Установка УДВ-30/5. Информация для проектировщиков.
Комплект поставки
- Основной комплект:
- камера обеззараживания — 1 шт.
- пульт управления — 1 шт.
- УФ датчик — 1 шт.
- Промывочный комплект:
- насос промывочный — 1 шт.
- пакеты с моющим средством (140 г) — 6 шт.
- Эксплуатационная документация:
- паспорт установки с комплектом электрических схем — 1 экз.
- паспорт УФ датчика — 1 экз.
- Комплект запасных частей:
- лампа бактерицидная ртутная низкого давления — 1 шт.
- кварцевый чехол — 1 шт.
- прокладка уплотнительная
25x35 — 7 шт
38x51 — 2 шт - аппарат пускорегулирующий ЕС 80/85 С140 — 1 шт.
Электрические кабели от пульта управления до камеры обеззараживания в комплект поставки не входят.
| Наименование параметра | Размерность | УДВ-30/5 |
|---|---|---|
| Условная производительность | м3/ч | 30 |
| Доза УФ облучения, не менее | мДж/см2 | 16 |
| Потери напора для условной производительности | м. вд.ст. | 0,1 |
| Напряжение питания | В | 220±5% |
| Частота питающего тока | Гц | 50 |
| Тип лампы | ДБ-75-2 | |
| Срок службы лампы, не менее | час. | 12 000 |
| Количество включений/выключений в течение срока службы, не более | 1 000 | |
| Количество ламп в камере | шт. | 5 |
| Диаметр входного и выходного патрубков камеры обеззараживания | Ду | 100 |
| Давление в камере обеззараживания, не более | кгс/см2 | 10 |
| Потребляемая мощность, не более | кВт | 0,45 |
| Объем камеры обеззараживания, не более | л | 42 |
| Материал камеры обеззараживания | Сталь нержавеющая | 12Х18Н10Т ГОСТ 5632-72 |
| Коэффициент мощности cos φ, не менее | 0,93 | |
| Масса, не более — камера обеззараживания — пульт управления | кг | 54 7,5 |
| Габариты — камера обеззараживания — пульт управления | мм | 1400x420x480 319x219x406 |

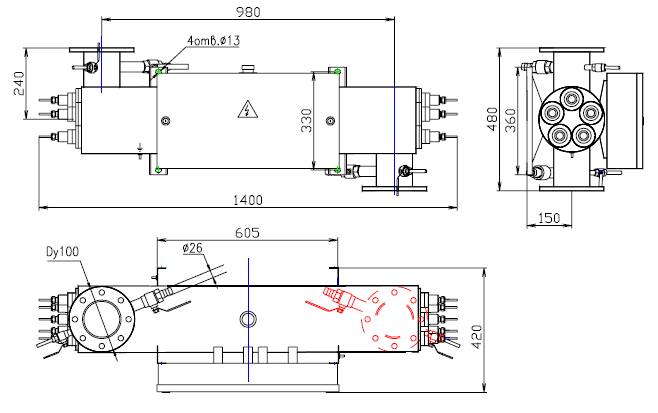

УДВ-30/5. Габаритный чертеж камеры обеззараживания

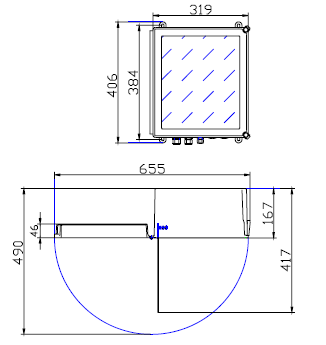

УДВ-30/5. Габаритный чертеж пульта управления

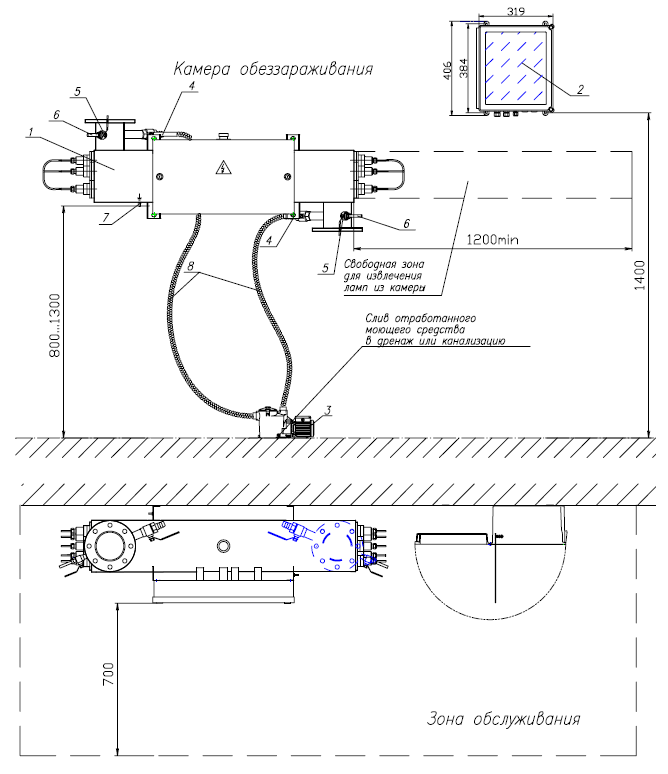

УДВ-30/5. Монтажный чертеж установки
Описание: 1. камера обеззараживания; 2. пульт управления; 3. насос промывочный; 4. переходник G 3/4'' Ø26; 5. кран шаровой муфтовый 1/2''; 6. пробоотборник; 7. болт заземления; 8. шланг рифлёный промывочный Ø25..

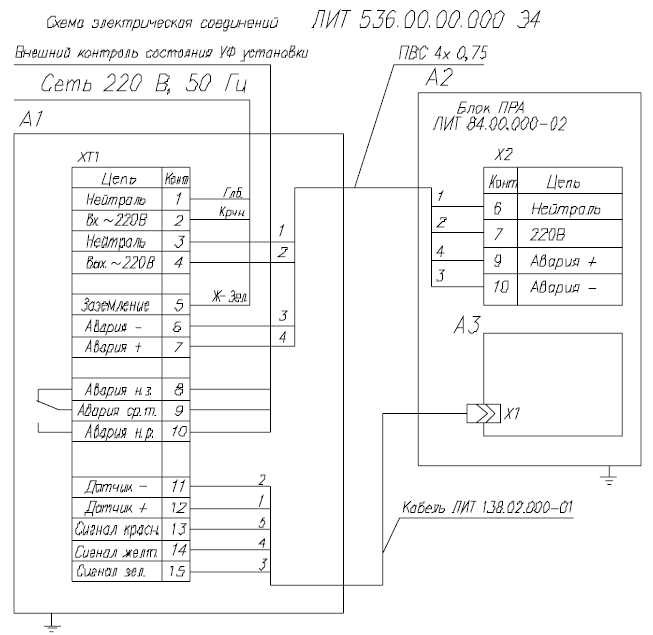

УДВ-30/5. Схема электрических соединений
Описание: A1. Пульт управления ЛИТ 496.00.00.000; A2. Камера обеззараживания ЛИТ 95.01.00.000; A3. Датчик интенсивности ДИ-2 ЛИТ 138.00.000.
