УФ обеззараживатели воды, станции СДВ

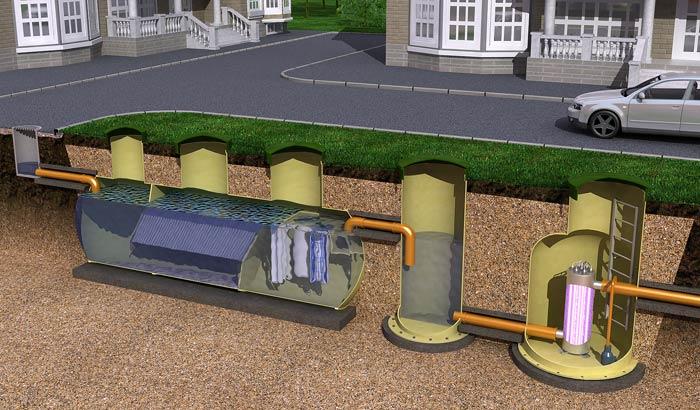

Наша компания предлагает новый модельный ряд обеззараживателей воды при помощи ультрафиолетового излучения, принципиальной особенностью которых является их подземное размещение. На поверхности остается шкаф управления и люк для обслуживания.
Данные станции СДВ (Станции Дезинфекции сточной Воды) предназначены для обеззараживания очищенных сточных вод: (поверхностной, хозяйственно-бытовых, производственных). Режим работы ультрафиолетовых ламп - безнапорный.
В качестве обеззараживающего устройства в станции СДВ применяются бактерицидные установки с ультрафиолетовыми разрядными лампами низкого давления фирмы Philips. Ресурс таких ламп составляет 12 тысяч часов.
- Материал изготовления корпуса ультрафиолетовых ламп – нержавеющая сталь.
- Материал изготовления стенок станции СДВ – армированный стеклопластик.
При использовании данного оборудования нет необходимости в применении Канализационных Насосных Станций для поднятия сточных вод в помещение и их последующего обеззараживания.
Станции СДВ разработаны с учетом следующих методических указаний и нормативов:
- СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»
- МУ 2.1.5.1183-03 «Санитарно эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий»
- МУ 2.1.5.732-99 «Санитарно-эпидемиологический надзор за обеззараживанием сточных вод ультрафиолетовым излучением»
- МУ 2.1.5.800-99 «Организация госсанэпиднадзора за обеззараживанием сточных вод»
- МУК 4.3.2030-05 «Санитарно-вирусологический контроль эффективности обеззараживания питьевых и сточных вод УФ облучением»
Станции дезинфекции сточной воды представлены следующим модельным рядом, разработанным с широким диапазоном производительности:
| Наименование | Ед. изм. | Станция СДВ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | |||
| Производительность номинальная* | л/c | 2 | 5 | 10 | 15 | 20 | 30 | 40 | 50 | |
| Эффективная доза облучения при номинальной производительности, не менее** | мДж/см2 | 30 | ||||||||
| D | Диаметр корпуса | мм | 1200 | 2000 | ||||||
| D1 | Диаметр днища | мм | 1400 | 2300 | ||||||
| D2 | Диаметр технического колодца | мм | 1200 | |||||||
| D3,4 | Диаметр входного и выходного патрубка | мм | 110 | 160 | 200 | 250 | 315 | |||
| H | Высота установки*** | мм | 3450 | 3600 | 3700 | |||||
| H1 | Высота расположения входного патрубка (до лотка) | мм | 1500 | 1550 | ||||||
| H2 | Высота расположения выходного патрубка (до лотка) | мм | 1370 | 1320 | 1310 | 1260 | 1210 | |||
| H3 | Глубина расположения входного патрубка (до лотка) от поверхности земли | мм | 1950 | 2050 | 2150 | |||||
| Количество УФ-ламп | шт | 1 | 3 | 4 | 7 | 9 | 12 | 14 | 18 | |
| Напряжение, ном. | В | 220 | 380/220 | |||||||
| Потребляемая мощность, не более | кВт | 0,28 | 0,84 | 1,12 | 1,96 | 2,52 | 3,36 | 3,92 | 5,04 | |
| Масса, не более (сухая) | кг | 310 | 320 | 530 | 555 | 570 | 590 | 610 | 640 | |
** Уточняется в случае превышения показателей по входящим концентрациям загрязняющих веществ
*** Уточняется по месту с учетом глубины подводящего трубопровода
Представленные модели ультрафиолетовых обеззараживателей позволяют производить дезинфекцию очищенной сточной воды в объеме от 2 л/с до 50 л/с и более. Принцип действия заключается в протекании воды через корпус обеззараживателя, внутри которого в кварцевых чехлах расположены газоразрядные лампы, излучающие, в основном, в ультрафиолетовом спектре, максимум которого приходится на 205-315 нм. При этом молекулы ДНК и РНК микроорганизмов подвергаются необратимым повреждениям в результате поглощения энергии фотонов.
Несомненным плюсом использования уф обеззараживателей является:
- незначительное время контакта сточной воды с излучением, проходящем внутри корпуса излучателя;
- отсутствие необходимости применения, закупки и хранения опасных материалов и реагентов;
- отсутствие эмиссии в воздух летучих токсичных веществ;
- отсутствие вредного влияния химических обеззараживающих веществ на водную биоту в естественных водоемах после сброса очищенных сточных вод;
- снижение капитальных затрат на строительство очистных сооружений.

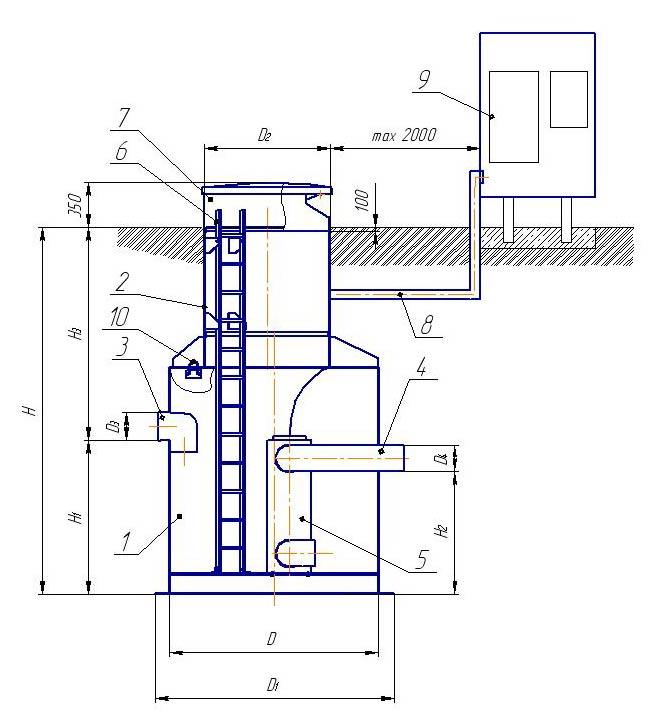

Общий вид Станции СДВ
Описание: 1. Корпус; 2. Технический колодец; 3. Входной патрубок; 4. Выходной патрубок; 5. Обеззараживатель воды; 6. Лестница; 7. Люк; 8. Кабельканал; 9. Шкаф управления; 10. Строповочные петли; D. Диаметр корпуса; D1. Диаметр днища; D2. Диаметр технического колодца; D3. Диаметр входного патрубка; D4. Диаметр выходного патрубка; H. Высота установки; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Глубина расположения входного патрубка (до лотка) от поверхности земли.
