Установка УДВ-1A300Н-50-89. Информация для проектировщиков
Комплект поставки
Комплектность установки, инструменты и принадлежности, необходимые для контроля и выполнения работ по техническому обслуживанию установки и её составных частей, а также количество запасных частей и принадлежностей
- Камера обеззараживания — 1 шт.
- Пульт управления — 1 шт.
- Упаковка — 1 шт.
- Комплект промывочный
- Насос промывочный — 1 шт.
- Шланг Ду 25 — 1 шт. (5 метров)
- Хомут червячный Ø30 — 4 шт.
- Инструменты и принадлежности
- Пакеты с моющим средством — 6 шт. (1 пакет — 25 г)
- Датчик УФ излучения (IS-4) — 1 шт. (Установлен на камере обеззараживания)
- Приспособление для установки чехла — 1 шт.
- Ключ S65 — 1 шт.
- Ключ для пульта управления — 1 шт.
- Запасные части
- Прокладка уплотнительная 51х38х10 ЛИТ НР 00.00.139 — 1 шт.
- Кольцо центрирующее ЛИТ НР 00.00.133 — 1 шт.
- Кольцо центрирующее ЛИТ НР.00.00.170 — 1 шт.
- Эксплуатационная документация
- Паспорт установки с комплектом электрических схем — 1 шт.
- Паспорт датчика УФ излучения — 1 шт.
| Наименование показателей | Ед. изм. | УДВ-1А300Н-50-89 | |||
|---|---|---|---|---|---|
| Вода из поверхностного источника | Вода из подземного источника | Вода, прошедшая глубокую очистку | Сточная вода | ||
| Производительность установки | м3/ч | 11 | 13 | 16 | 6 |
| Доза УФ облучения, не менее | мДж/см2 | 25 | 25 | 25 | 30 |
| Потери напора в установке за счет гидравлического сопротивления, не более | см вод. ст. | 20 | 30 | 44 | 6 |
| Минимальный и максимальный расходы | м3/ч | 3,3..18 | |||
| Условный диаметр входного и выходного патрубков камеры обеззараживания (Ду) | мм | 50 | |||
| Рабочее давление в камере обеззараживания, не более | МПа (бар) | 1 (10) | |||
| Разрежение в камере обеззараживания, не более | МПа (бар) | -0,01 (-0,1) | |||
| Тип лампы | ДБ 300Н | ||||
| Количество ламп в камере | шт. | 1 | |||
| Срок службы лампы, не менее | ч | 12 000 | |||
| Количество включений/выключений в течение срока службы, не более | 1 000 | ||||
| Напряжение питания | В | 220±10% | |||
| Частота питающего напряжения | Гц | 50 | |||
| Потребляемая мощность, не более — камера обеззараживания и пульт управления — насос промывочный | Вт | 280 250 | |||
| Коэффициент мощности, не менее | 0,96 | ||||
| Тепловыделение в пульте управления, не более | Вт | 27 | |||
| Габариты: — камера обеззараживания — пульт управления — насос промывочный | мм | 1326x646x277 380x420x225 498x215x270 | |||
| Масса, не более — камера обеззараживания — пульт управления — насос промывочный | кг | 15 14,5 6 | |||
| Объем камеры обеззараживания | дм3 | 6,3 | |||

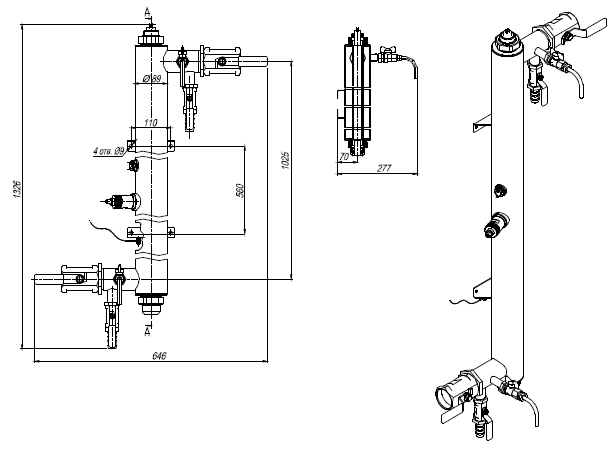

УДВ-1A300Н-50-89. Габаритный чертеж камеры обеззараживания

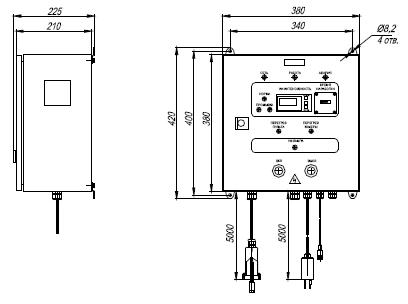

УДВ-1A300Н-50-89. Габаритный чертеж пульта управления

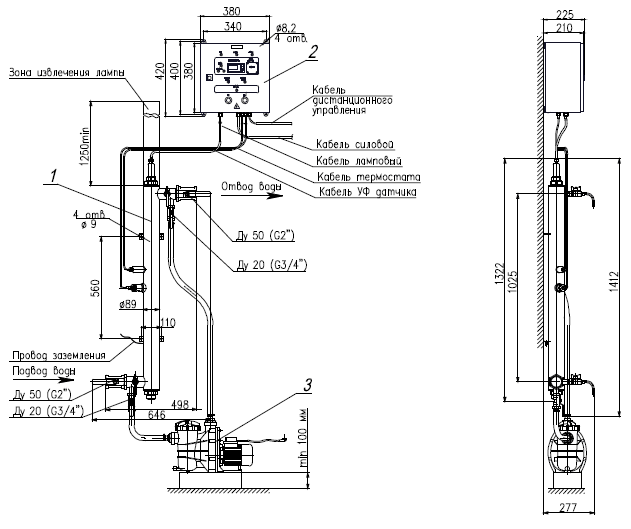

УДВ-1A300Н-50-89. Пример монтажа установки в вертикальном положении
Описание: 1. корпус камеры обеззараживания; 2. пульт управления; 3. насос промывочный.
Примечание: 1. Расположение пульта управления 2 и блока промывки 3 относительно камеры обеззараживания 1 показано условно.
2. Зона извлечения ламп показана условно, так как демонтаж лампы может осуществляться как вверх, так и вниз.
3. Лампа в камере может располагаться цоколем со штырьковыми контактами вверх (подвод лампового кабеля сверху камеры) или цоколем со штырьковыми контактами вниз (подвод лампового кабеля снизу камеры).

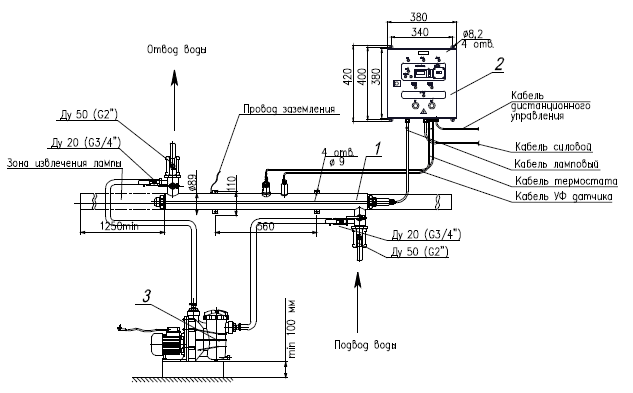

УДВ-1A300Н-50-89. Пример монтажа установки в горизонтальном положении
Описание: 1. корпус камеры обеззараживания; 2. пульт управления; 3. насос промывочный.
Примечание: 1. Расположение пульта управления 2 и блока промывки 3 относительно камеры обеззараживания 1 показано условно.
2. Зона извлечения ламп показана условно, так как демонтаж лампы может осуществляться как влево, так и вправо.
3. Лампа в камере может располагаться цоколем со штырьковыми контактами вправо (подвод лампового кабеля справа) или цоколем со штырьковыми контактами влево (подвод лампового кабеля слева).

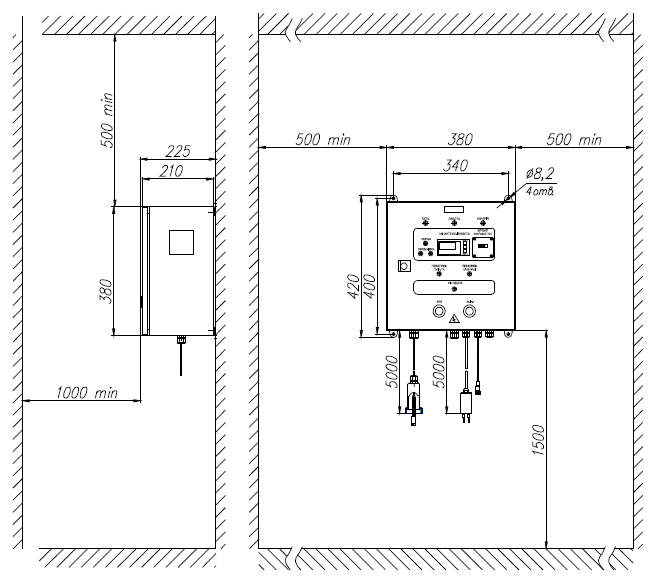

УДВ-1A300Н-50-89. Монтаж пульта управления" remark="Монтаж пульта управления в ограниченном пространстве не допускается. Ко всем поверхностям пульта управления должен быть обеспечен свободный доступ воздуха

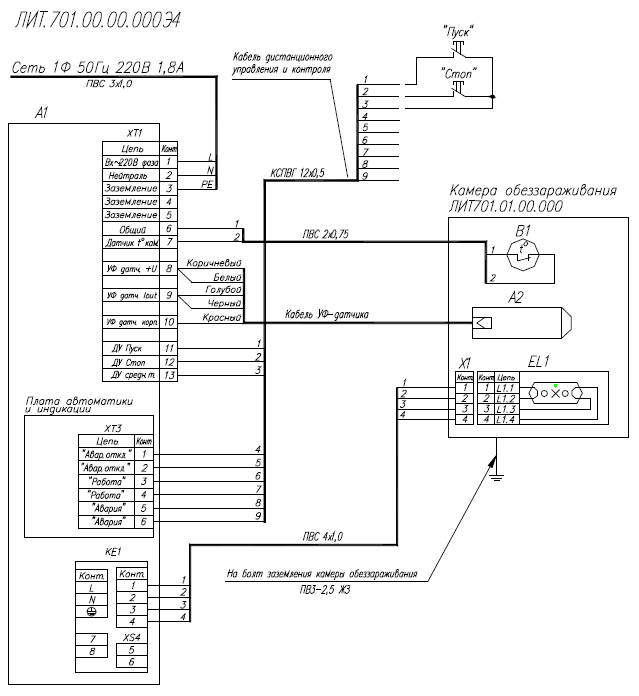

УДВ-1A300Н-50-89. Схема электрических соединений
Описание: A1. Пульт управления ЛИТ 700.12.00.000; A2. Датчик интенсивности IS-4 с кабелем; B1. Термостат 2455R-55/45 Honeywell; EL1. Лампа бактерицидная ДБ 300Н; X1. Разъемный соединитель (розетка) 6,3x9,7 709 600В 660Вт.
