Установки УДВ-1/1 (тип 4) и УДВ-2/1 (тип 4). Информация для проектировщиков.
Комплект поставки
- камера обеззараживания
- пульт управления (пульт 1)
- упаковка
- паспорт установки
- УФ датчик (ДИ-2)
- прокладка уплотнительная
- вставка плавкая 2 А
- ключ 65
Дополнительные комплектующие изделия и расходные материалы поставляются по договору поставки.
| Наименование параметра | Размерность | УДВ-1/1 (тип 4) | УДВ-2/1 (тип 4) |
|---|---|---|---|
| Условная производительность | м3/ч | 1 | 2 |
| Потери напора для условной производительности | м. вд.ст. | 0,1 | 0,1 |
| Напряжение питания | В | 220±5% | 220±5% |
| Частота питающего тока | Гц | 50 | 50 |
| Тип лампы | ДБ-15 | ДБ-30 | |
| Срок службы лампы, не менее | час. | 12 000 | 12 000 |
| Диаметр входного и выходного патрубков камеры обеззараживания | Ду | 20 (3/4”) | 25 (1”) |
| Давление в камере обеззараживания, не более | кгс/см2 | 10 | 10 |
| Потребляемая мощность, не более | кВт | 0,025 | 0,040 |
| Объем камеры обеззараживания, не более | л | 2,5 | 3,6 |
| Материал камеры обеззараживания | Сталь нержавеющая | 12Х18Н10Т 1.4571 316 | 12Х18Н10Т 1.4571 316 |
| Масса, не более — установки в упаковке, в том числе: — камеры обеззараживания — пульт управления | кг | 13 6,4 1,2 | 18 9,1 1,2 |
| Габаритные размеры (д x ш x в), не более — упаковки — камеры обеззараживания — пульт управления | мм | 730x360x290 670x320x145 260x215x110 | 1130x360x290 1100x330x145 260x215x110 |
Эскиз установки УДВ-1/1 (тип 4)

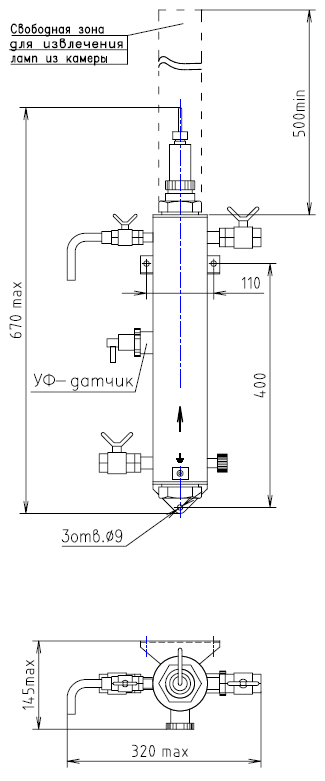

УДВ-1/1 (тип 4). Камера обеззараживания

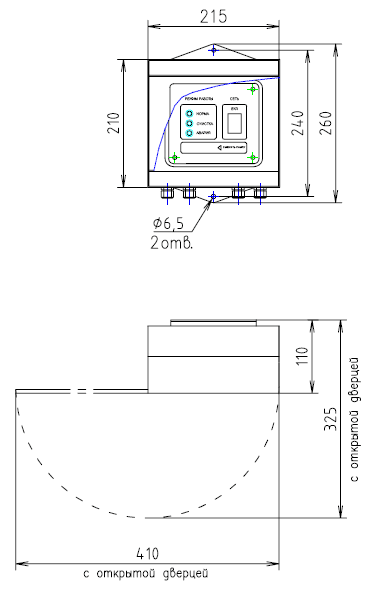

УДВ-1/1 (тип 4). Пульт управления
Эскиз установки УДВ-2/1 (тип 4)

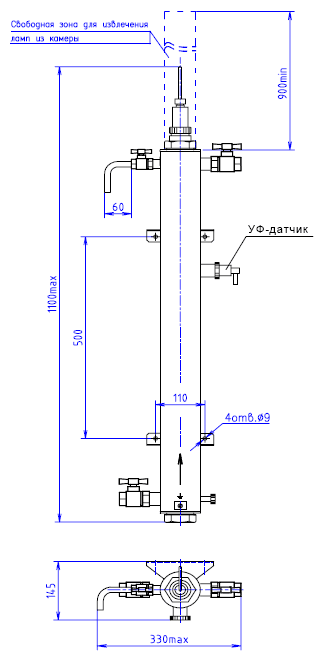

УДВ-2/1 (тип 4). Камера обеззараживания

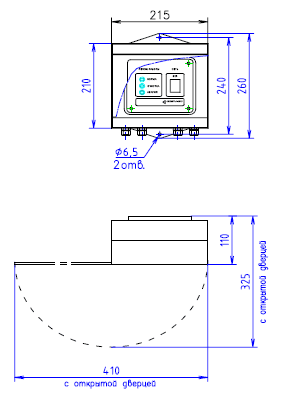

УДВ-2/1 (тип 4). Пульт управления
Схемы электрических соединений

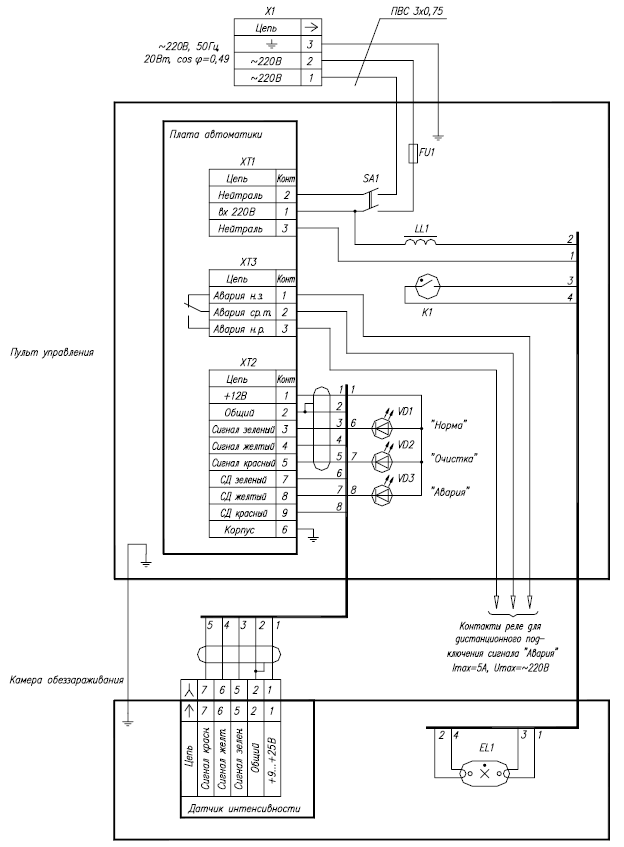

УДВ-1/1 (тип 4). Схема электрических соединений

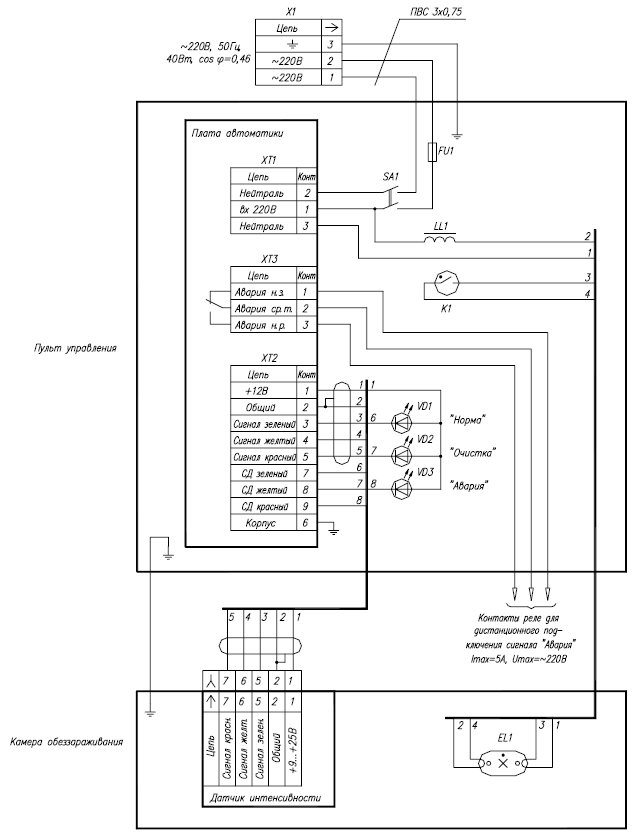

УДВ-2/1 (тип 4). Схема электрических соединений
